Mappatura drone con DJI Terra

dji_terra

DJI Terra è un software di mappatura con droni di facile utilizzo, sviluppato per aiutare i professionisti del settore a trasformare scenari del mondo reale in risorse digitali. Guarda i nostri set di dati esclusivi per vedere quanto è potente DJI Terra.

AGGIORNAMENTO (28 maggio 2021): Nuove funzionalità: Modalità cluster computing, che migliora notevolmente l’efficienza e ideale per ricostruzioni su larga scala. Supporta l’elaborazione della nuvola di punti LiDAR raccolta da Zenmuse L1. Maggiore velocità di elaborazione.

AGGIORNAMENTO (29 marzo 2021): Visualizza set di dati esclusivi con le fotocamere M300 RTK e P1/L1 – che mostrano le capacità del software di mappatura con droni, DJI Terra, e la potenza dell’utilizzo dell’ecosistema DJI per una soluzione completa di rilevamento.

AGGIORNAMENTO (dicembre 2020): è stato rilasciato un nuovo aggiornamento per il software di mappatura con droni DJI Terra, aggiungendo il supporto per le operazioni offline e generando un file di calibrazione della fotocamera per le foto scattate con la fotocamera Zenmuse P1.

AGGIORNAMENTO (17 agosto 2020): è stato rilasciato un nuovo aggiornamento per il software di mappatura con droni DJI Terra, che lo rende 400 volte più veloce di prima e aumenta la precisione della mappa e del modello.

DJI Terra può anche essere utilizzato per la mappatura con droni LiDAR, aiutando a costruire rappresentazioni dense di nuvole di punti del mondo reale.

dji terra lidar

Questi set di dati di esempio sono stati raccolti utilizzando il DJI M300 RTK con il sensore DJI Zenmuse LiDAR e la fotocamera fotogrammetrica DJI Zenmuse P1.

Questo flusso di lavoro evidenzia come l’ecosistema di mappatura aerea DJI può essere utilizzato per una soluzione di rilevamento completa.

CHE COS’È DJI TERRA?

DJI Terra è uno strumento software di rilevamento con droni che trasforma i dati dei droni in modelli digitali 3D, come quello sotto, e mappe 2D per una facile analisi e processo decisionale.

immagine dji terra

Questo pacchetto consente alle aziende e alle organizzazioni che utilizzano la tecnologia dei droni DJI di acquisire, visualizzare e analizzare immagini aeree per una varietà di applicazioni nei settori della sicurezza pubblica, delle costruzioni, delle infrastrutture, dell’agricoltura e del cinema.

DJI Terra è compatibile con una gamma di prodotti DJI, incluso il Phantom 4 RTK. Un elenco completo di droni/fotocamere compatibili è evidenziato più avanti in questo blog.

Sono disponibili quattro licenze per DJI Terra: Agriculture, Pro, Electricity e Cluster. La licenza per l’elettricità è stata aggiunta nel 2020 per fornire nuove ottimizzazioni per la modellazione di linee elettriche, aiutando gli utenti aziendali a creare ricostruzioni 3D dettagliate di linee elettriche sottili.

La licenza Cluster è stata introdotta nel 2021 per consentire a più computer di eseguire calcoli contemporaneamente, migliorando significativamente l’efficienza ed è adatta per ricostruzioni su larga scala.

Scorri più in basso questo blog per vedere le differenze tra le quattro licenze.

A seconda della licenza, lo strumento DJI Terra consentirà alle organizzazioni di eseguire mappe in tempo reale e generare ricostruzioni e misurazioni 2D e 3D di alta qualità, tra le altre cose.

DJI TERRA PER FOTOGRAMMETRIA DRONE

I nostri set di dati di esempio mostrano la potenza di DJI Terra per la fotogrammetria; l’arte di catturare fotografie ad alta risoluzione per ricreare un’area di rilievo.

dji terra fotogrammetria

I modelli 3D e gli ortomosaici 2D di DJI Terra (ne parleremo più avanti) possono essere utilizzati per applicazioni industriali come la ricostruzione di incidenti stradali, il monitoraggio dei progressi e l’individuazione di errori nei progetti di costruzione o l’esecuzione di ispezioni su larga scala di infrastrutture critiche su ponti e strade.

I dati fotogrammetrici possono essere utilizzati anche per eseguire calcoli e misurazioni (di nuovo, ne parleremo più avanti).

MODELLAZIONE 3D CON DJI TERRA

Uno degli aspetti più efficaci di DJI Terra è la sua capacità di ricreare modelli 3D nitidi e realistici, soprattutto se utilizzato in combinazione con la fotocamera P1 full frame da 45 MP ad alta risoluzione.

In molti modi, è al limite della cattura della realtà. Prendi questa immagine, ad esempio, che è una rappresentazione altamente dettagliata di uno dei nostri siti di indagine – una fattoria nel Northumberland, nel Regno Unito – con i dati raccolti dal P1.

dji terra modellazione 3D

Non solo gli edifici sono chiari e nitidi, compresi i dettagli chiave della muratura e le diverse condizioni del tetto, ma il modello ha replicato completamente gli elementi più piccoli nella scena, come i bidoni in basso a destra dell’immagine.

Avere un set di dati così solido è davvero prezioso per le persone che lo utilizzano per prendere decisioni e condividere le informazioni.

Le capacità di modellazione 3D di DJI Terra sono ulteriormente confermate se confrontate con un software alternativo; in questo caso, Pix4Dmapper.

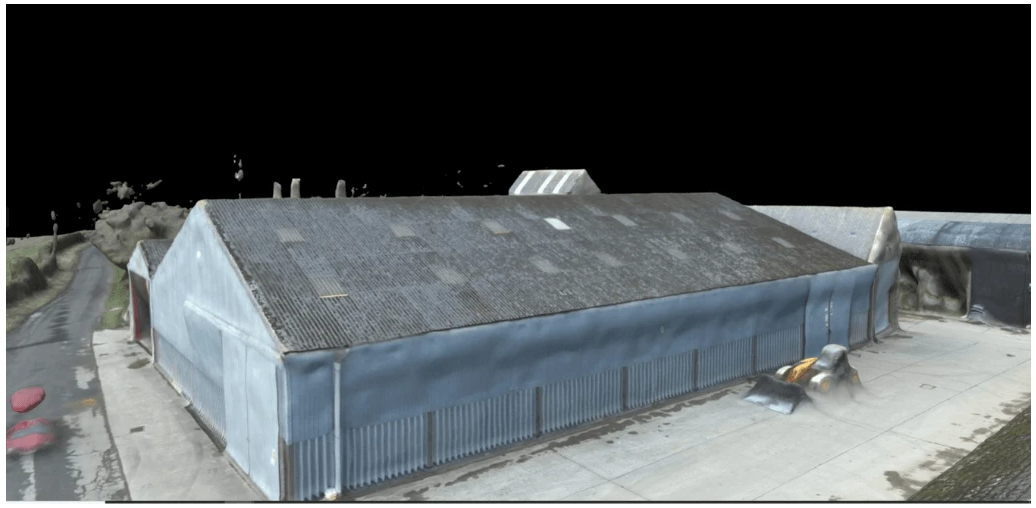

Questa parte del modello, ad esempio: la prima immagine viene creata tramite DJI Terra, la seconda tramite il software di mappatura alternativo, utilizzando gli stessi dati raccolti da M300 RTK e P1.

immagine con dji terra
immagine con altro software

Il modello DJI Terra è incredibilmente intricato.

Il capannone è replicato nella sua interezza, con bei bordi puliti e chiari e nessuna distorsione o deformazione. Nel frattempo, la mappa ha dettagli sufficienti per consentire allo spettatore di vedere chiaramente gli oggetti nel capannone a destra dell’immagine.

In primo piano, il JCB è nitidissimo: anche la cabina è stata replicata con dettagli estremamente nitidi.

La seconda immagine – anche se non è un brutto modello – non è così chiara come il set di dati DJI Terra: le facciate degli edifici sono leggermente distorte, gli oggetti nel capannone sono più difficili da distinguere e il JCB – con la sua cabina sfocata – sembra quasi fondersi nel terreno.

È interessante notare che i dati raccolti per questa missione sono stati fatti in modo autonomo, durante un singolo volo del drone, utilizzando la modalità Smart Oblique Capture del P1, che cattura solo le immagini essenziali.

ORTOMOSAICO 2D

Proprio come i modelli 3D, DJI Terra può creare ortomosaici 2D nitidi e dettagliati.

Queste serie di immagini, catturate da un’altitudine di volo di 80 metri con il P1 e l’obiettivo a fuoco fisso da 35 mm (il P1 può anche utilizzare un obiettivo a fuoco fisso da 24 o 50 mm).

ortomosaico 2D

La combinazione di DJI Terra e P1 è così buona che puoi contare il numero di fori nei mattoni quando ingrandisci l’ortomosaico.

È un dettaglio incredibile; dettagli che possono essere di grande aiuto agli analisti che sono alla ricerca di punti sottili o più fini su una mappa digitale, ad esempio durante le indagini sulla scena del crimine o per individuare problemi in un cantiere.

E il fatto che tu possa ottenere questo livello di dettaglio da un’altitudine di volo di 80 m aiuta notevolmente con l’efficienza della raccolta dei dati, coprendo più terreno in un dato momento.

Infatti, durante i nostri test, il P1 ha prodotto una distanza del campione dal suolo di 1,18 cm a 80 metri. Ha persino raggiunto un GSD di 0,63 cm da 50 metri, il che si tradurrebbe in una mappa a risoluzione ancora più elevata!

DJI Terra ha anche funzionalità di mappatura in tempo reale, che consentono ai piloti di droni di generare rapidamente mappe ortomosaiche 2D mentre il drone vola, ideale per missioni urgenti in cui la consapevolezza della situazione è fondamentale e le decisioni devono essere prese in pochi minuti.

Tuttavia, non abbiamo utilizzato questa funzione in tempo reale durante la missione M300 RTK-P1; piuttosto, abbiamo usato DJI Pilot ed elaborato i dati su DJI Terra dopo la missione.

STRUMENTI DI ANALISI DI DJI TERRA

Oltre alla creazione di mappe e modelli, DJI Terra aiuta gli utenti ad analizzare i dati e generare approfondimenti istantanei con strumenti di misurazione e analisi di facile utilizzo, tra cui la distanza lineare, la superficie e le stime volumetriche e le coordinate.

misurazione

Questi strumenti sono ideali per condurre analisi di prima fase.

La capacità di misurare volumi e aree è molto comune per lo stoccaggio e la pianificazione della costruzione. Invece di dover esportare i dati grezzi da Terra ed eseguire analisi in un software GIS, hai accesso diretto alle funzionalità di analisi all’interno di Terra stesso.

Le misurazioni del volume sono un uso comune dei dati fotogrammetrici poiché la densità dei dati è molto più densa di quella che si può ottenere con il rilevamento terrestre, il che significa in definitiva che è più accurata.

Allo stesso modo, la capacità di contare gli elementi e misurare le coordinate è un modo intuitivo e assoluto di raccogliere dati dal sito.

Inoltre, per migliorare la comunicazione e i rapporti del team durante i progetti in corso, le etichette delle annotazioni possono essere modificate e condivise utilizzando DJI Terra.

I punti di controllo a terra possono anche essere importati in WGS84 o in un sistema di coordinate arbitrario.

DJI TERRA – QUALI DRONI E TELECAMERE SONO COMPATIBILI?

DJI Terra offre una connessione perfetta con la tua flotta di droni DJI.

Usa DJI Terra per pianificare ed eseguire voli per:

Per Phantom 4 Multispectral, DJI Terra supporta NDVI, GNDVI, NDRE, LCI e OSAVI, ma non ha una funzione di calcolo dell’indice di vegetazione. A seguito di un aggiornamento, Terra supporta anche la correzione radiometrica sul multispettrale P4.

Usa DJI Terra per elaborare i dati da:

  • Serie Phantom 4
  • Zenmuse P1
  • Zenmuse L1
  • Zenmuse X7
  • Payload della serie Matrice 300 RTK + H20 (pianificazione del percorso: è supportata solo l’esportazione del percorso di pianificazione dell’ispezione dettagliata).

PIANI DI LICENZA DJI TERRA

Sono disponibili quattro piani di licenza per DJI Terra: Agriculture, Pro, Electricity e Cluster.

Alcune licenze possono essere utilizzate online, mentre altre sono offline.

  • Modalità online: collega regolarmente i dispositivi a Internet per verificare le autorizzazioni e utilizzare le funzionalità a pagamento.
  • Modalità offline: per gli utenti con requisiti elevati per la sicurezza delle informazioni, le funzionalità a pagamento possono essere utilizzate senza connettersi a Internet.

Le seguenti funzioni online non sono disponibili in modalità offline:

  1. Sbloccare le zone GEO
  2. Caricamento della mappa e ricerca della posizione
  3. Senza accedere a un account DJI, alcune funzioni di controllo del volo in DJI Terra saranno limitate.

La tabella seguente mostra le differenze tra ciascun tipo di licenza.

Agriculture(Online Version)Pro(Online/ Offline Versions)Electricity(Online Version)Cluster  (Offline Version)
Real-time 2D mapping
Agricultural application
KML file import
2D Reconstruction (Field)
2D Reconstruction (Urban)
2D Multispectral Reconstruction
Output Coordinate System
ROI Reconstruction
Image POS Import
Multi-GPU Reconstruction
3D Reconstruction
3D Mission Planning
Real-time 3D Mapping
GCPs
LiDAR Point Cloud Accuracy Optimisation
Electricity Application
Detailed Inspection

Per i dettagli sui prezzi, contatta Elite Consulting Srl, chiamandoci al 199201010 o inviandoci una e-mail a [email protected]
